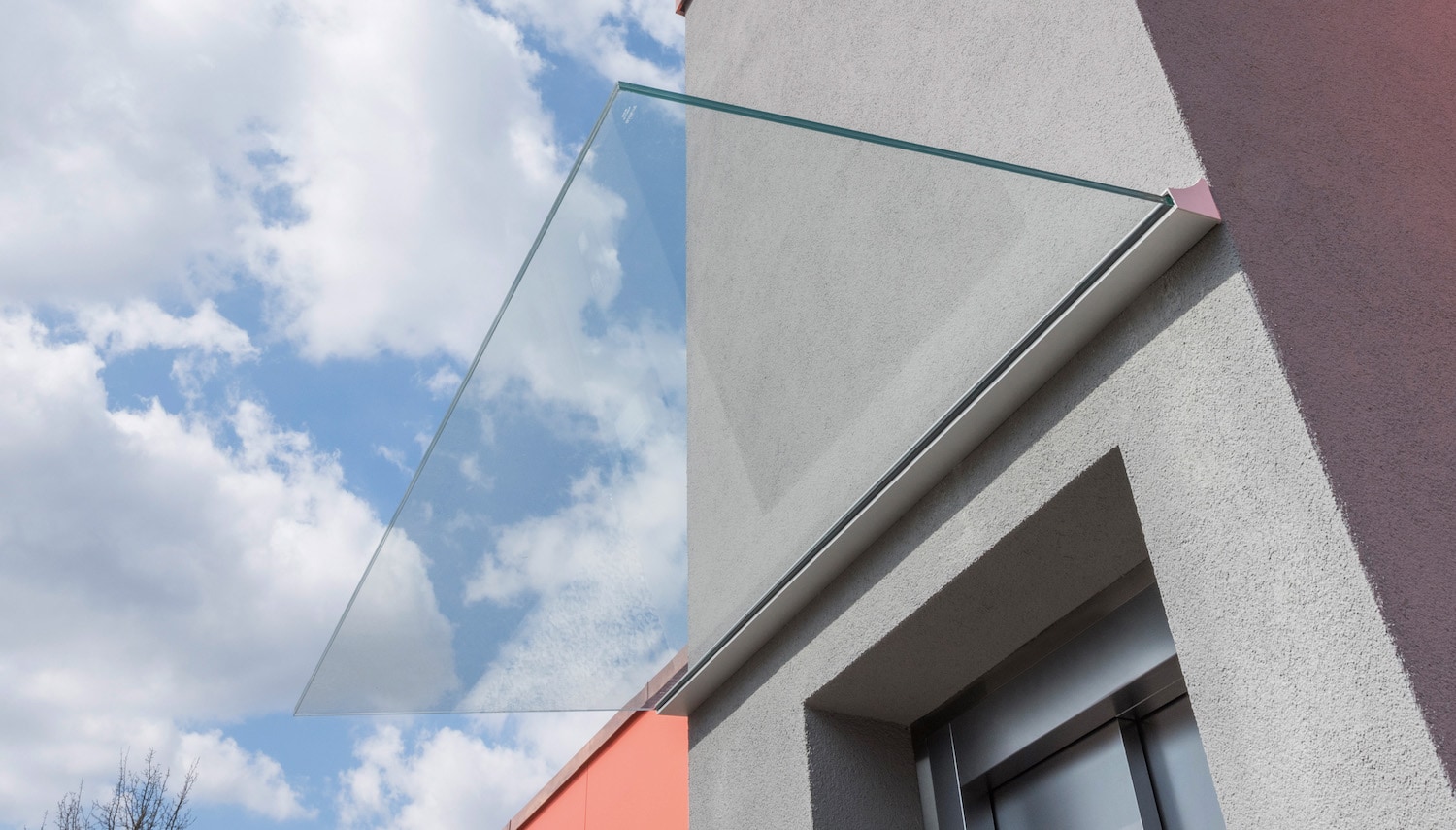

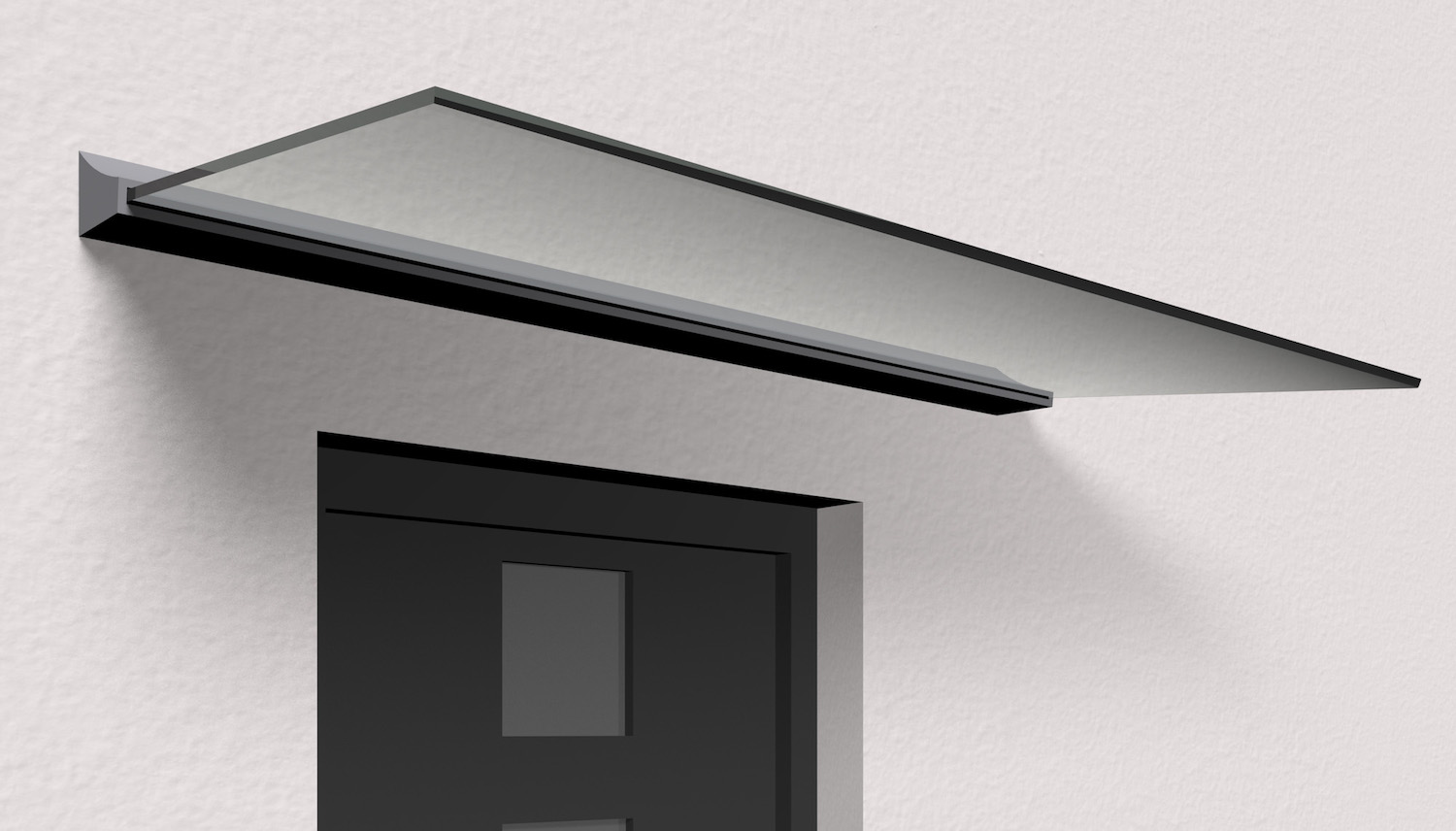

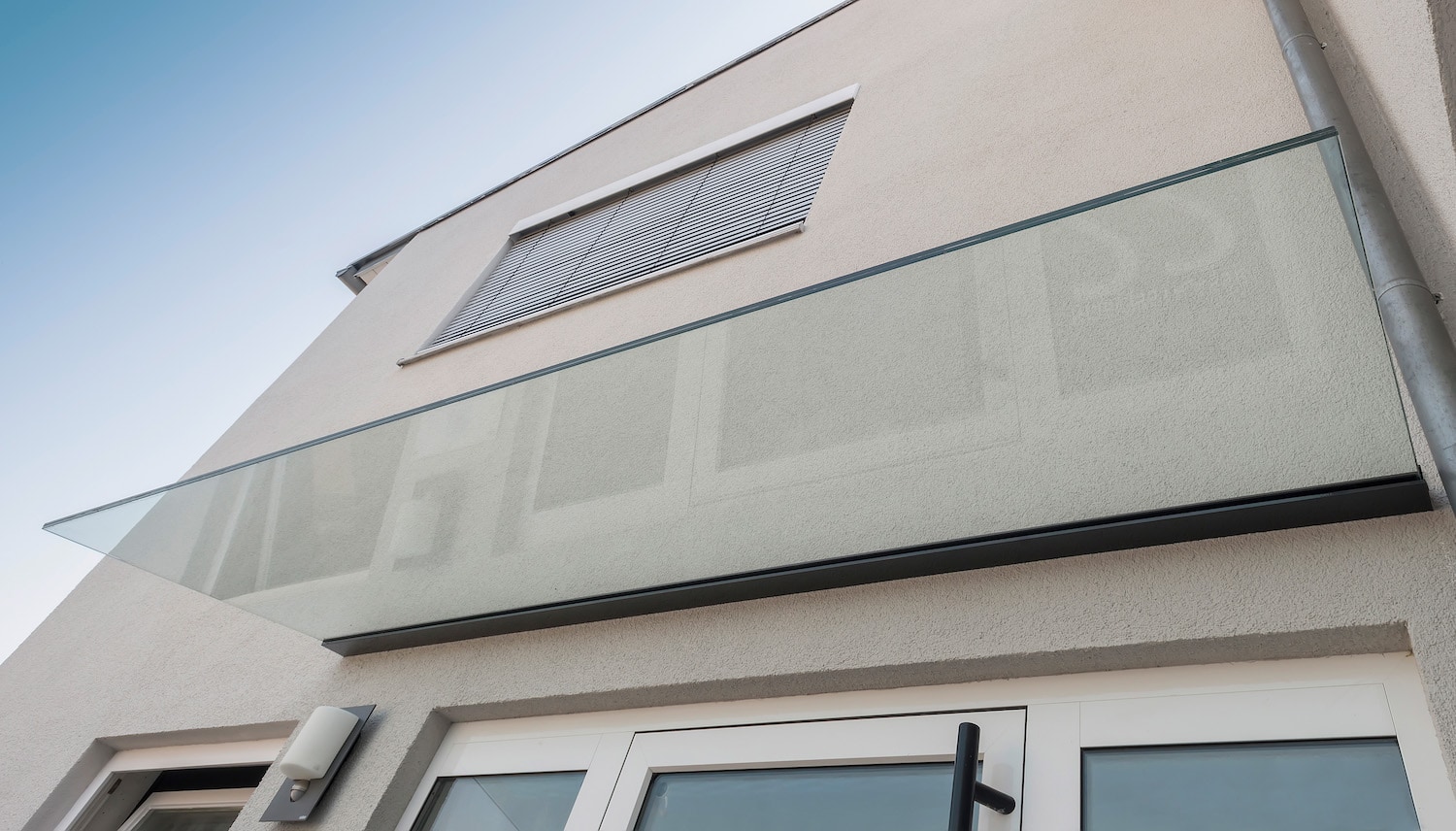

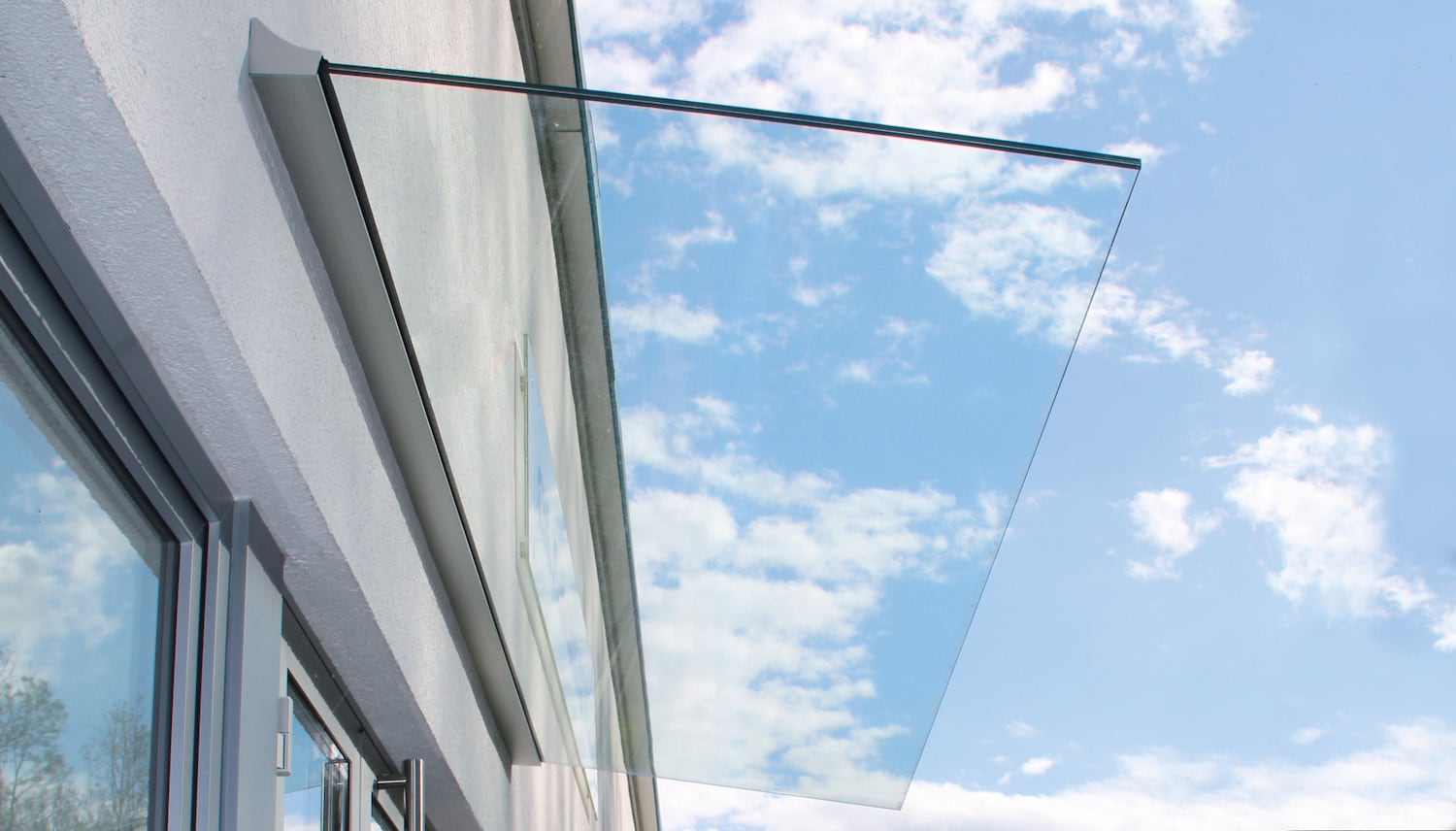

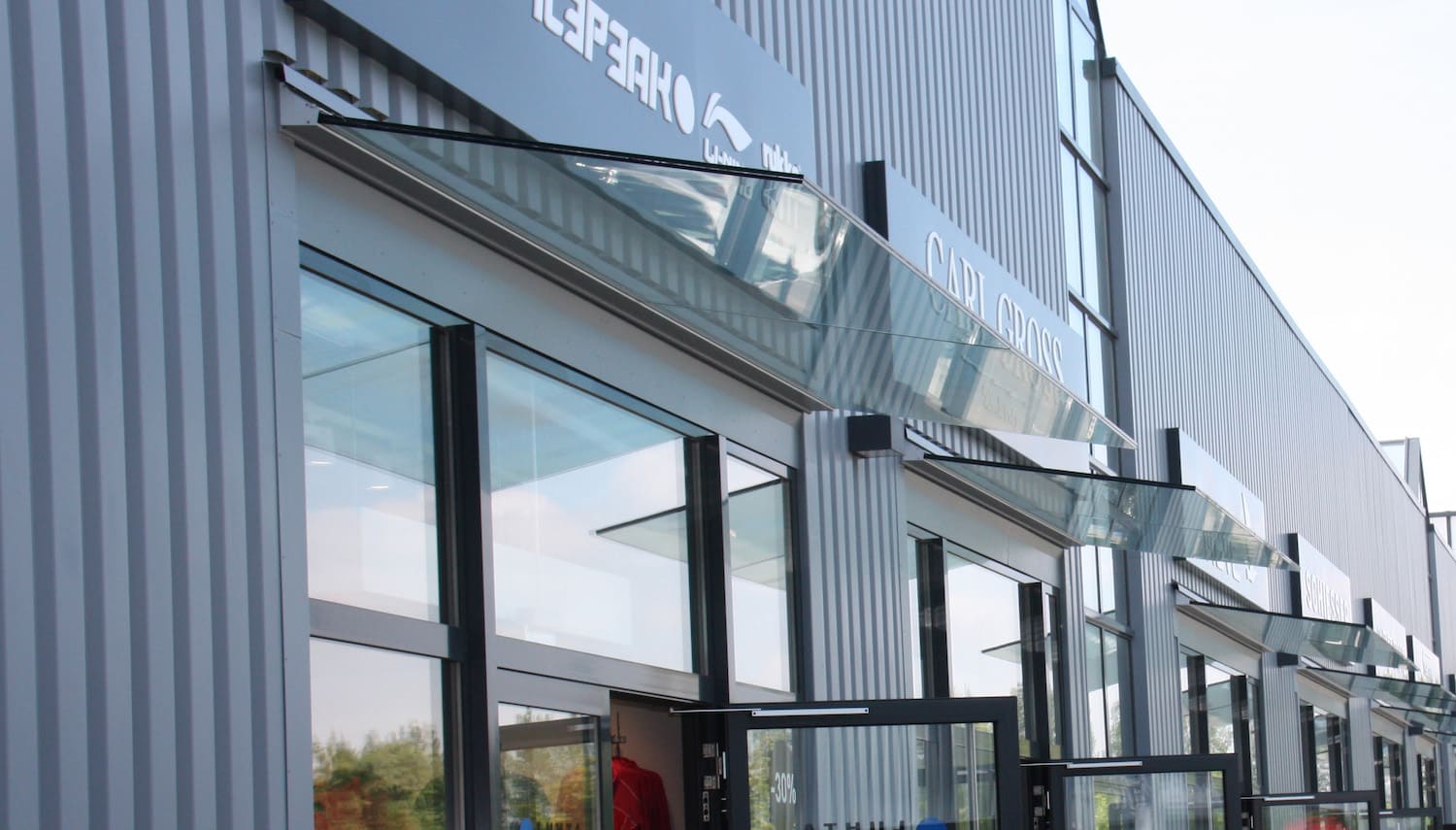

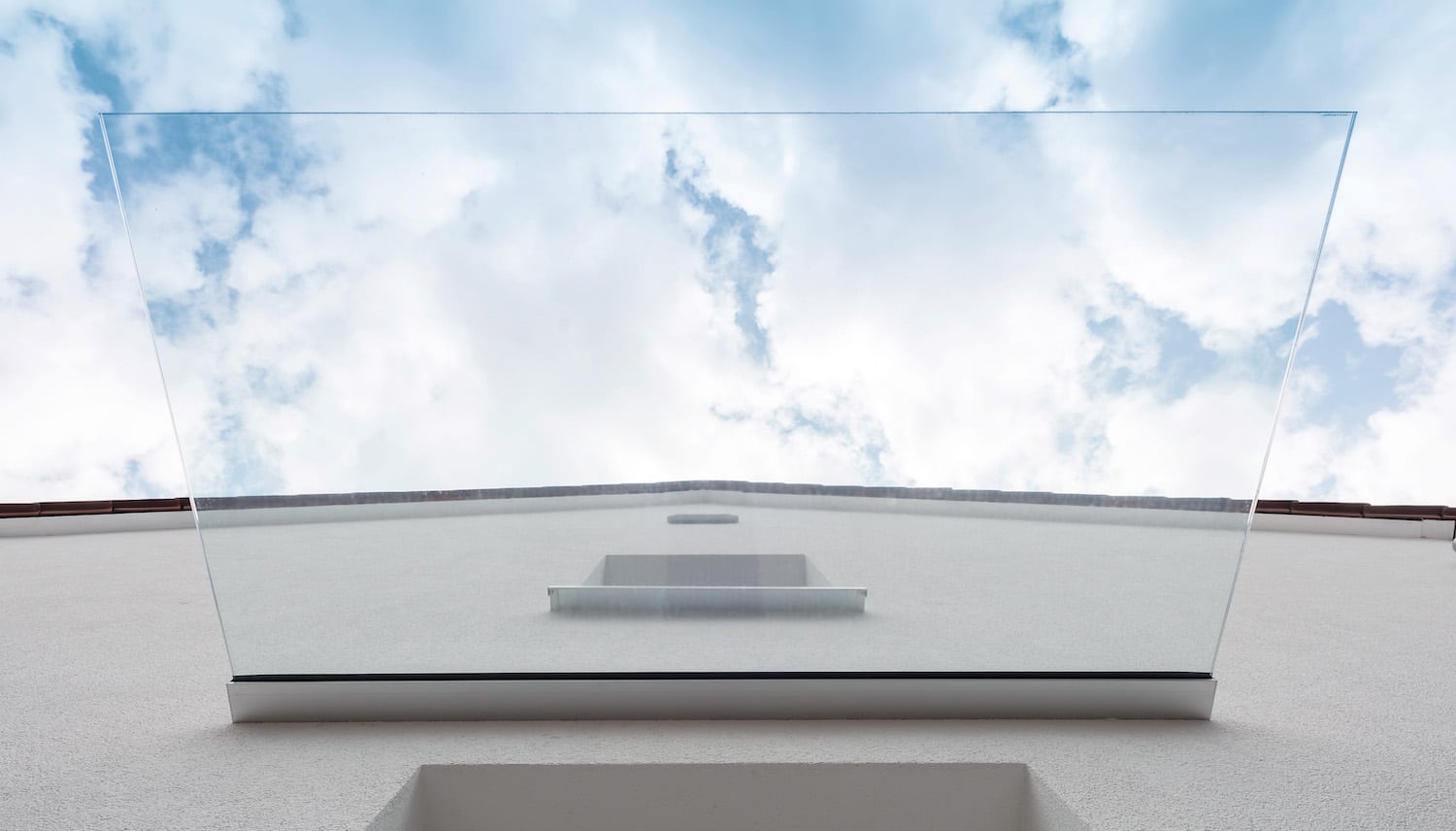

Glasvordach freitragend CANOPY CLOUD
Das freitragende Glasvordach CANOPY CLOUD mit Sicherheitsglas (VSG) und Aluminiumwandleiste beeindruckt durch pure Innovation. Neben einem Höchstmaß an Sicherheit punktet das einzigartige System mit einfachster Montage ohne Glasbohrung, linearer Lagerung sowie perfekt verarbeiteten Komponenten. Optisch glänzt das Modell mit schlichter Eleganz - zeitlos und doch modern! Alle Details zum Produkt finden Sie unten in der Beschreibung.
- Herstellung in Deutschland
- Hochwertige Handwerksqualität
- Bestellen ohne Risiko, Käuferschutz bis 20.000 €
Konfigurieren Sie Ihr Produkt
Produktdetails Glasvordach freitragend CANOPY CLOUD
- Modell: Canopy
- Material Wandanschluss: Aluminium
- Glaseindeckung: je nach System 16, 20 oder 24 mm VSG aus 2x TVG
- Glasbreite: bis 3.000 mm (gemäß Konfiguration)
- Systembreite: Glasbreite + 16 mm
- Ausladung: 800 bis 1.500 mm (gemäß Konfiguration)
- Dachneigung: 10°
- Tragfähigkeit: bis 316 kg/m²
- Flächenlast: bis zu 3,1 kN/m² (entspricht ca. 3,1 m Neuschneehöhe)
Ihre Vorteile
- Freitragendes Vordach ohne Zugstangen
- Einfache Montage und verdeckte Befestigung
- Mit European Technical Assessment (ETA)
- Geprüfte Typenstatik
- Mit allgemeiner Bauartgenehmigung (aBG) – keine Zustimmung im Einzelfall erforderlich
- Spezielles Verbundsicherheitsglas
- Verglasung gegen Herausfallen gesichert, auch bei entsprechenden Wind- und Soglasten
So wird das Glasvordach montiert
Das Video zeigt die Montage des freitragenden Ganzglasvordachs CANOPY CLOUD – mit verdeckter Befestigung und ganz ohne Zugstangen.
Das Befestigungsmaterial für die Wandmontage wählen Sie passend zum Untergrund. Die erforderlichen Auflagekräfte finden Sie in der Tabelle unten. Weitere Modelle finden Sie in der Kategorie Vordächer.
Auflagekräfte
| Ausladung (mm) | Glasstärke | max. horizontale Auflagekraft Nd = Zugkraft in kN/m² |
max. vertikale Auflagekraft Vd = Scherkraft in kN/m² |
|---|---|---|---|
| 800 | VSG 16* | 5,83 | 0,83 |
| 900 | VSG 16* | 6,31 | 0,80 |
| 1000 | VSG 16* | 6,21 | 0,71 |
| 1100 | VSG 16* | 6,24 | 0,65 |
| 1200 | VSG 20* | ||
| 1300 | VSG 20* | 7,42 | 0,80 |
| 1500 | VSG 24* | 10,10 | 0,94 |
*Glas: VSG 16 (2x TVG 8 mm / 1,52 mm Folie) | VSG 20 (2x TVG 10 mm / 1,52 mm Folie) | VSG 24 (2x TVG 12 mm / 1,52 mm Folie)
Wichtige Hinweise:
- Zur Glasdachmontage: Die Scheibenstöße im Dachbereich müssen nach der Montage ausgerichtet und versiegelt werden.
- Das Befestigungsmaterial zur Wandmontage des Vordachs ist aufgrund des unbekannten Untergrunds nicht im Lieferumfang enthalten.
